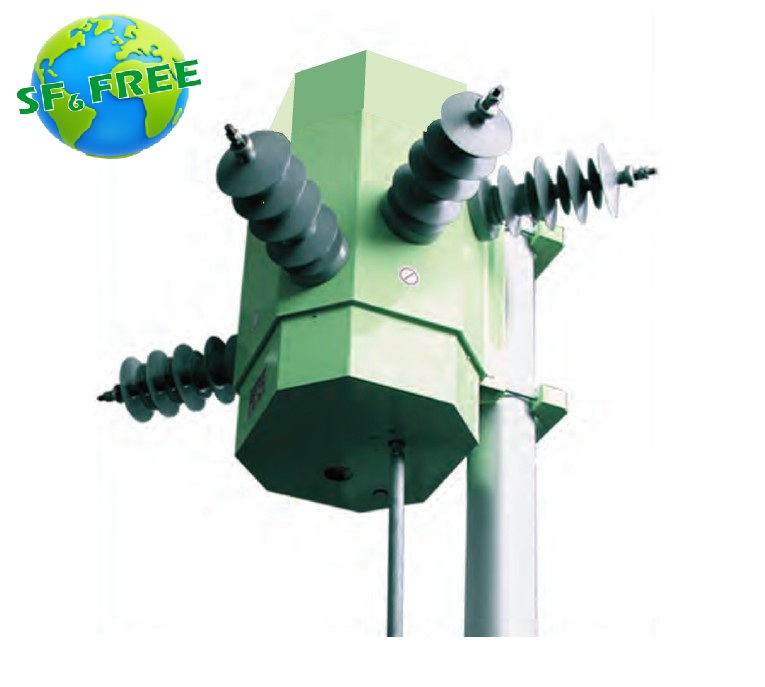

ROZŁĄCZNIK NAPOWIETRZNY

THO-G

CHARAKTERYSTYKA OGÓLNA

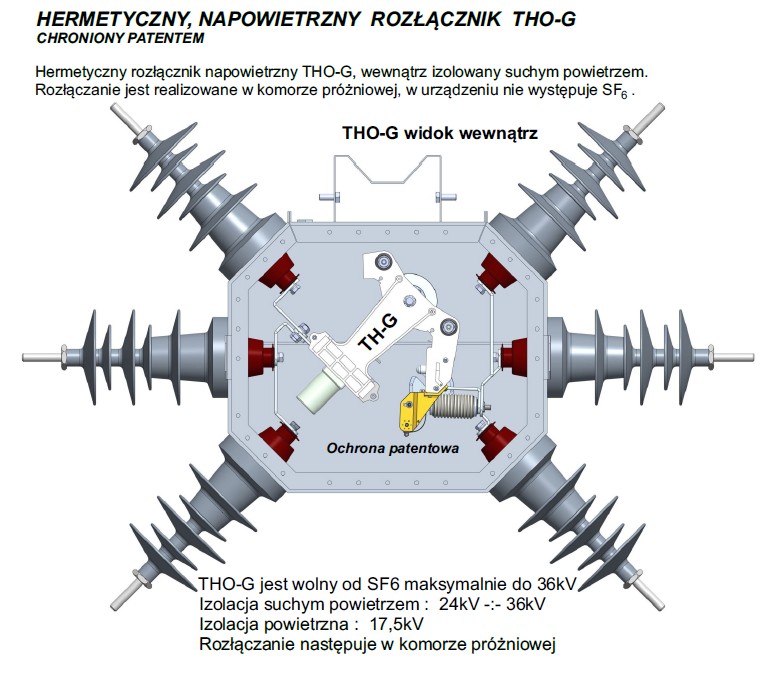

Rozłącznik THO jest urządzeniem SN, przeznaczonym do instalacji na liniach napowietrznych SN. Składa się z napędu i części czynnej, izolowanej suchym powietrzem, umieszczonej wewnątrz obudowy ze stali nierdzewnej, która gwarantuje szczelność przez ponad 30 lat.
Rozłącznik THO zapewnia:

  • długą żywotność sprzętu,
  • niezawodność działania produktu,
  • bezpieczeństwo dokonywania operacji łączeniowych.

THO to rozłącznik dedykowany do stosowania na liniach napowietrznych (do 24kV lub do 36kV). Hermetyczna, odporna na korozję obudowa jest wykonana ze stali malowanej lub stali nierdzewnej. Wszystkie elektrycznie aktywne części są instalowane wewnątrz hermetycznej obudowy i są chronione przed szkodliwymi oddziaływaniami otoczenia, środowiska naturalnego.

PARAMETY TECHNICZNE THO-G

  • Napięcie znamionowe – 24kV
  • Prąd znamionowy – 630A
  • Wytrzymywane napięcie przemienne (1 min.) – 50kV
  • Wytrzymywane napięcie udarowe – 125kV
  • Prąd znamionowy – 400/630A
  • Częstotliwość – 50/60Hz
  • Prąd krótkotrwały wytrzymywany – 16kA/20kA/25kA
  • Znamionowy, spodziewany prąd łączeniowy – 40kA
  • Zgodność z normą – IEC 62271-200 (ex IEC 60298)
    Odporność na działanie łuku wewnętrznego : – 16kA
  • Trwałość mechaniczna (cykl:otwarcie/zamknięcie) (M2) – 5000
  • Temperatura pracy – – 40°C + 60°C
  • Klasa elektryczna – E3
  • Stopień ochrony zbiornika – IP-67
  • Stopień ochrony napędu silnikowego – IP54 (IP65)*
  • Napęd silnikowy – stopień ochrony – IP65 jest dostępny jako standard.

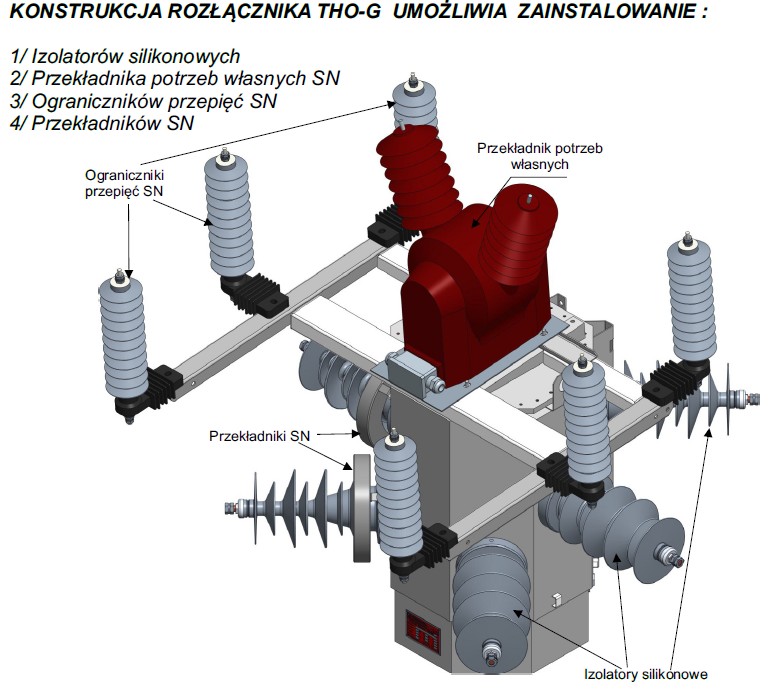

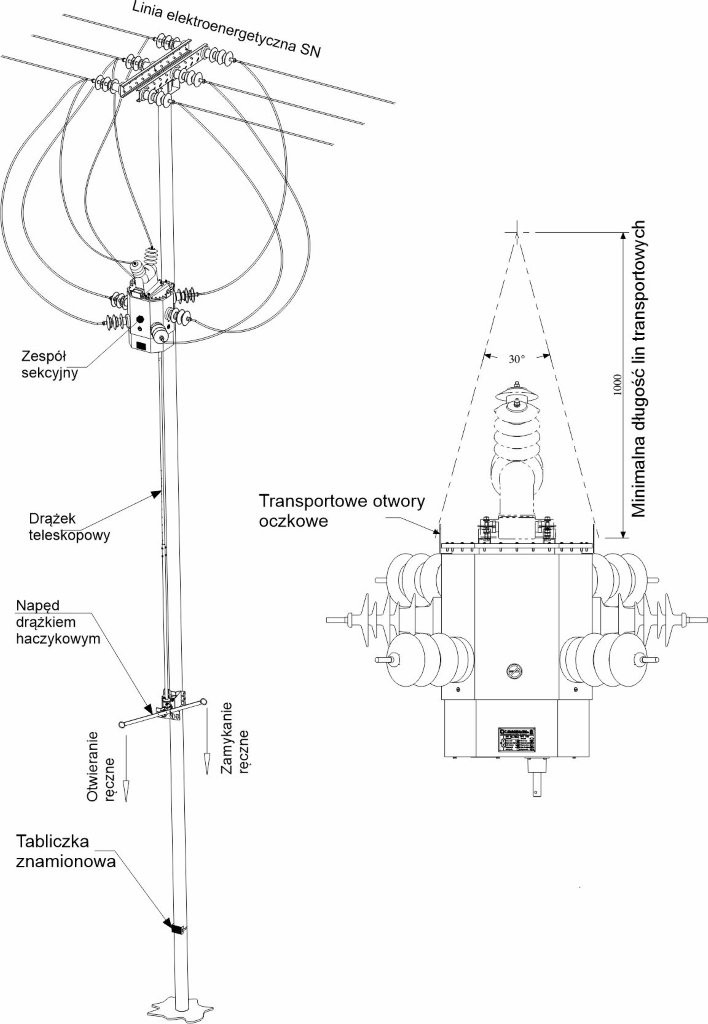

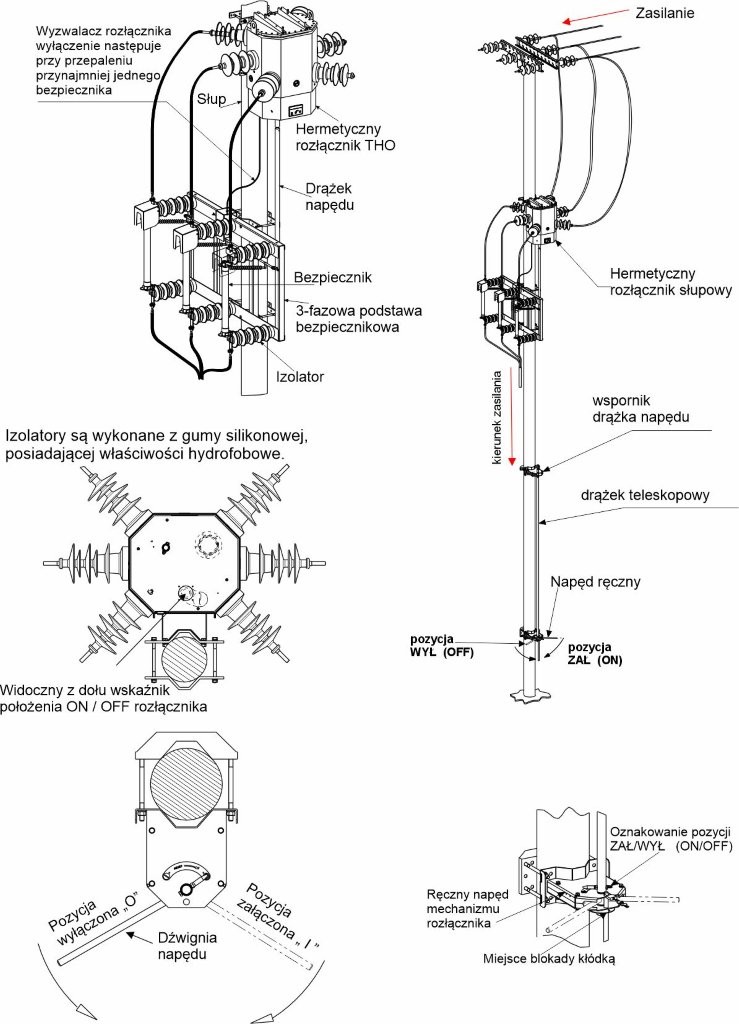

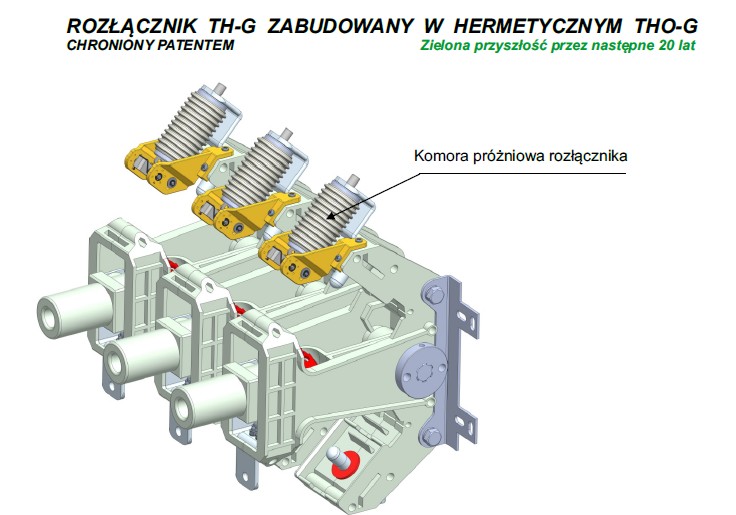

RYSUNKI I ZDJĘCIA
