Rozdzielnica średniego napięcia

TGI

AIR24

POLE WYŁĄCZNIKOWE TGI / ROZDZIELNICA AIR24

Praca na sieciach elektroenergetycznych nie dopuszcza możliwości popełniania błędów, w związku z tym zastosowane urządzenia powinny być możliwie proste oraz intuicyjne w obsłudze. Z tego powodu pole wyłącznikowe TGI/IGT zostało zaprojektowane tak było łatwe w użyciu dzięki przejrzystemu sterowaniu. Urządzenie jest interaktywne, zdalnie sterowane i zdolne do przekazania informacji o stanie urządzeń oraz linii elektroenergetycznych do nadzoru technicznego. Pola wyłacznikowe rozdzielnicy AIR24 nie zawierają sześciofluorku siarki (SF6)

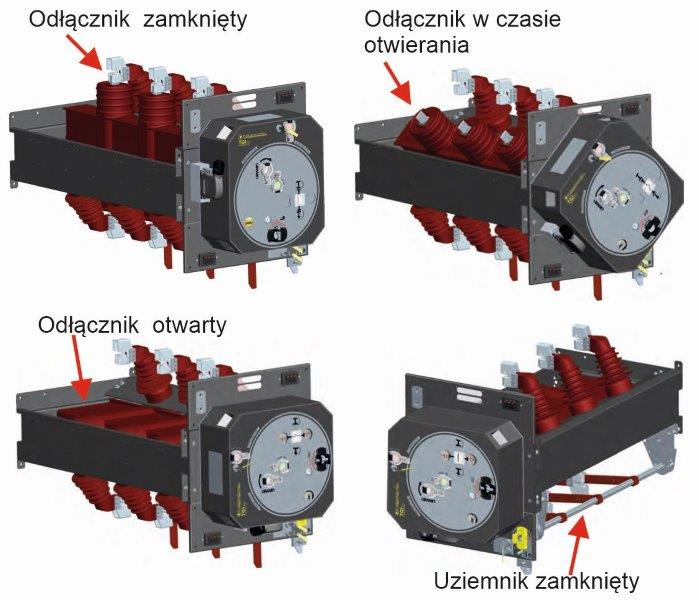

Rozłączenie w wyłączniku TGI następuje w próżni, a wraz z ruchem obrotowym pojawia się widoczna powietrzna przerwa izolacyjna. Zastosowane rozwiązanie z izolacją powietrzną wewnątrz panelu wolnego od gazu SF₆ czyni to urządzenie w pełni ekologiczne.

Wyłącznik TGI jest ewolucyjnym rozwiązaniem przy budowie nowoczesnej dystrybucji energii elektrycznej zasilania. Spełnia jednocześnie trzy różne wymagania związane i dotyczące instalacji elektrycznych takich jak:

załączanie / wyłączanie,
izolacja,
uziemienie.

WYSUWNY, IZOLOWANY POWIETRZEM KORPUS WYŁĄCZNIKA TGI

Wymogi odnośnie wyraźnie oznaczonej lub widocznej przerwy izolacyjnej są spełniane przez wyłącznik TGI. Obie te funkcje są zrealizowane dzięki izolacji powietrznej. Pozwala to personelowi, pracownikom obsługi na bezpośrednią kontrolę wizualną stanu pół TGI / IGT będących pod napięciem.

KOMPAKTOWE WYMIARY, UNIWERSALNOŚĆ

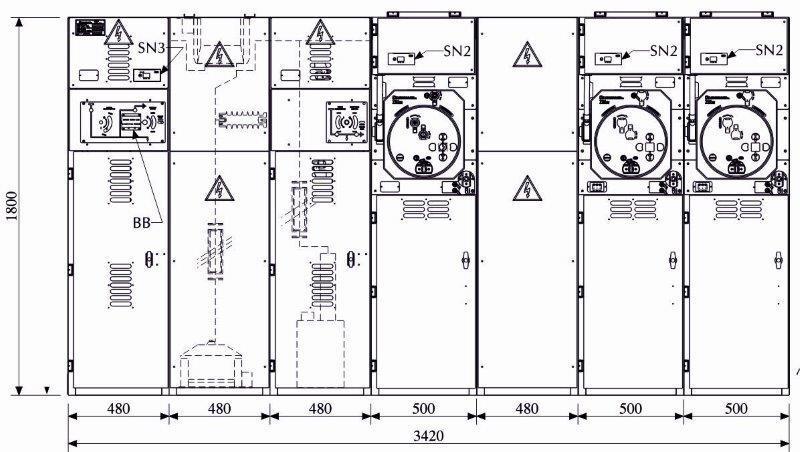

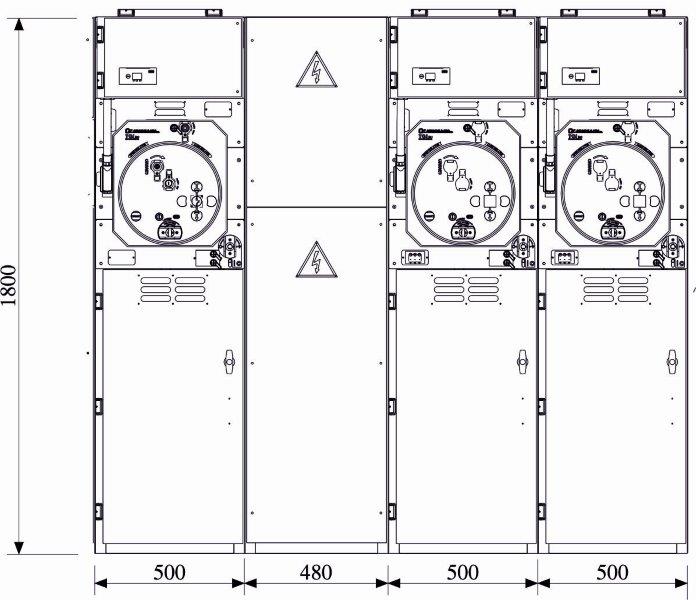

Uniwersalna i kompaktowa (zmniejszona szerokość paneli) konstrukcja pozwala uzyskać pomniejszone gabaryty rozdzielnicy, mniejsze o około 30% szerokości w stosunku do tradycyjnych pól rozdzielnic SN co finalnie pozwala wydatnie zmniejszyć koszty nowych inwestycji, np. stacji transformatorowych SN/nn. Uniwersalna konstrukcja poszczególnych pól AIR24 sprawia, że ilość pól oraz wariantów rozdzielnic AIR24 jest nieograniczona.

DANE TECHNICZNE

WYŁĄCZNIK		TGI 12	TGI 17	TGI 24
Odległość pomiędzy biegunami	mm	230	230	230
Normy	IEC 62271-100 CEI 17-1
Napięcie znamionowe	Ur [kV]	12	17.5	24
Napięcie znamionowe izolacji	Us [kV]	12	17.5	24
Napięcie wytrzymywane przy 50 Hz	Ud (1’) [kV]	28	38	50
Napięcie wytrzymywane impulsowe	Up [kV]	75	95	125
Częstotliwość znamionowa	Fr [Hz]	50-60	50-60	50-60
Prąd namionowy (40°C)	Ir [A]	630 800 1250	630 800 1250	630 800 1250
Znamionowa zdolność wyłączania	Isc [kA]	12.5 … ... 16 16 16 20 20 20 25* 25* 25*	12.5 … ... 16 16 16 20 20 20 25* 25* 25*	12.5 … ... 16 16 16 20 20 20 25* 25* 25*
Znamionowy prąd wytrzymywany krótkotrwały (3s)	Ik [kA]	12.5 … ... 16 16 16 20 20 20 25* 25* 25*	12.5 … ... 16 16 16 20 20 20 25* 25* 25*	12.5 … ... 16 16 16 20 20 20 25* 25* 25*
Zdolność łączeniowa	Ip [kA]	31.5 - - 40 40 40 50 50 50 63* 63* 63*	31.5 - - 40 40 40 50 50 50 63* 63* 63*	31.5 - - 40 40 40 50 50 50 63* 63* 63*
Sekwencja operacji	O-0.3s-CO-15s-CO
Czas otwierania	[ms]	10 - 30	10 - 30	10 - 30
Czas łuku elektr.	[ms]	10 - 15	10 - 15	10 - 15
Całkowity czas wyłączania	[ms]	20 - 45	20 - 45	20 - 45
Czas zamykania	[ms]	25 - 45	25 - 45	25 - 45
Temperatura pracy	[°C]	-5 ÷ +40	-5 ÷ +40	-5 ÷ +40
Tropicalizacja	IEC 60068-2-30 IEC 60271-2-1
Kompatybilność elektromagnetyczna	IEC 62271-1
